Данные прошивки KT-LSD серии 8. 48v
Содержание
Инструкция печать | Таблица +Скорость
szktdz.com | pswpower.com | ali
Прошивка 06.2023
Постоянное дополнение и именение.
Энергонезависимый чип в дисплее и контроллере.
Чип в дисплее приоритетный. Данные в чипе дисплея изменяются в пределе только той программы, которая записана на данной линейке дисплеев. Чип в контроллере постоянно опрашивает чип дисплея и сразу принимает информацию при любых изменениях на дисплее после сохранения настроек. Некоторые настройки требуют перезапуск контроллера, путем отключения от питания. Если на контроллере стоит перемычка на дисплее, то контроллер будет работать с последними данными, полученными от отключенного
Ошибки
01 Trottle Акселератор
03 Мотор. Нет сигнала датчиков холла
04 Нет сигнала PAS
05 Датчик скорости
06 Короткое замыкание двигателя или контроллера
Основные настройки
Максимальна скорость
Диаметр колеса
Метрические/брит. единицы:
0-Км/С, 1-Мi/С, 2-Км/F, 3-MiF
P
↑ к содержанию ↑
P1 Коэфф. редукции, магн. х об.мотора за 1 об.колеса
P2 Сигнал за об.колеса:
0 отсчет с Р1
1-6 магнитов на корпусе мотора. White wire
P3 Программа PAS. Режимы PAS 6 ступеней:
0 - лимит скорости от дросселя и PAS
Assist=0, мотор не работает от PAS.
Assist=1, до 17 км/ч (в зависимости от ограничения максимальной скорости и С5-ток);
Assist=2, до 20км/ч
Assist=3, до 23 км/ч
Assist=4, до 26 км/ч
Assist=5, до 28 км/ч
1 - мощность от датчика PAS
Assist=0, мотор не работает от PAS
Assist=1 -- до 150w. На 20 км/ч мощность отключает (в зависимости от ограничения скорости и С5-ток);
Assist=2 – до 150w;
Assist=3 – до 250w;
Assist=4 – до 350w;
Assist=5 – макс. (в зависимости от напряжения аккумулятора, ограничения скорости и С5-ток. При 48v 920w)
Р4 Начало движения:
0 курок сразу (самокат)
1 курок после РАS. Это нужно для слабых моторов или контроллеров без датчиков холла
P5 Контроль заряда батареи:
0-RealTimeVoltage, 1-настр.
C
↑ к содержанию ↑
C1 Разгон мотора c датчика PAS
Проверено 8 магнитов (Alpine), датчик слева
Прямое направление:
0 мягкий, 1 слабый, 2 средний, 3 сильный.
4 - во все стороны (на не родном датчике)
Обратное направление:
5 мягкий, 6 средний, 7 сильный
Возможно 6, 10 и v12 (kunteng) магнитов поменяют направление при настройке.
Проверить: V12 корректно работает 3 и 4. 567 очень чувствителен
C2 Фазы двигателя:
0 фаза двигателя Quantum
1 прямой (самокат)
C3 Assist память при включении дисплея:
0-5, 8-последняя активная.
С4 Настройки ручки газа и PAS в зависимости от Р4. Подробно ниже
C5 Ток контроллера и старт:
0-1-2 уровень плавного старта,
3-/2, 4-/1.5, 5-/1.33, 6-/1.25, 7-/1.2, 8-/1.15, 9-/1.1, 10-max
↑ к содержанию ↑
C6 Яркость подсветки
C7 Круиз (Restart):
0, wire замкнут - tкруиз работает, кн.круиз не работает
0, wire разомкнут - tкруиз не работает, кн.круиз не работает
1, wire замкнут - tкруиз работает, кн.круиз работает (удерж.низ)
1, wire разомкнут - tкруиз не работает, кн.круиз работает (удерж.низ)
C8 Температура двигателя: 0 откл, 1 вкл.
C9 Пароль: 0-откл, 1-вкл. Если забыли пароль, разблокировать дисплей только в сервисном центре.
С10 Сброс настроек: 0(n)-откл, 1(y)-вкл. и перезагруз
С11 Протокол и Copy. Подробнее внизу здесь
С12 Мин.напряжение контроллера:
0-(-2.0), 1-(-1.5), 2-(-1.0), 3-(-0.5),
4-20(24),-30(36),-40(48), 5-(+05), 6-(+1.0)1, 7-(+1.5)
C13 Рекуперация:
0 нет, 1 слабая, 2-3-4, 5 сильная. Не точно? проверить. По другим данным 1 сильная, 5 слабая. Только для симметричныx bms.
C14 Доп.настр.мощн.при Р3-0:
1-слабо, 2-средне, 3-сильно
С15 Пешеход: 4-4кмч, 5-5кмч, 6-6кмч
L
↑ к содержанию ↑
L1 Автоматическая регулировке пониженного напряжения:
0 автоматически выбирать значение пониженного напряжения в соответствии с напряжением батареи
1 напряжение вынуждено быть 20v only
2 напряжение вынуждено быть 30v only
3 напряжение вынуждено быть 40v only
L2 Параметр для сверхскоростного контроллера двигателя:
0 P1 расчетный, 1 половина расчета P1
L3 Двухрежимный контроллер:
0 - контроллер активирует модель без Холла, только когда датчик Холла в двигателе выходит из строя
1 - контроллер выберет подходящую модель для использования в соответствии с оптимизацией системы контроллера
Разъемы
↑ к содержанию ↑
Reverse
↑ к содержанию ↑
С4. Назад
Настройки ручки газа и PAS в зависимости от Р4.
• Р4=0 Все настройки для ручки-курка газа. PAS всегда активна по программе P3
0 Ручка-курок газа всегда максимум, кроме Аssist=0.
1 Ручка-курок газа активна только до 6км/ч до 200w (в горку), кроме Аssist=0.
2 Ручка-курок газа всегда максимум, кроме Аssist=0, с программированием внутри своего параметра ограничения скорости в числах от 20 до 72.
3 Ручка-курок газа всегда максимум.
4 Ручка-курок газа активна, кроме Аssist=0, с программированием внутри своего параметра ограничения в процентах (от 20% до 60%) от заданной скорости в параметре P3.
• Р4 =1, Ручка-курок работает после РАS. PAS всегда активна по программе P3
0 Ручка-курок газа всегда максимум, кроме Аssist=0 при условии, что начато движение с педалей (активация PAS). При отпускании ручки-курка газа он вновь активируется только при активации PAS.
0 Ручка-курок газа:
Аssist=0
Аssist=1, до 4 км/ч до 40w
Аssist=2, до 9 км/ч
Аssist=3, до 12 км/ч
Аssist=4, до 15 км/ч
Аssist=5, максимум
1 Аssist ⍯ о. Ручка-курок активна до 6 км/ч до 200w с нулевого старта с постепенным нарастанием мощности. При активации PAS работает на полной мощности.
2 Аssist=0 ручка-курок газа не активна.
Аssist ⍯ 0. При активации PAS ручка-курок газа всегда максимум с программированием внутри своего параметра ограничения скорости в числах от 20 до 72.
3 Аssist=0 ручка-курок активна только до 6 км/ч до 200w с нулевого старта с постепенным нарастанием мощности.
Аssist ⍯ 0 ручка газа активна до 6 км/ч до 200w с нулевого старта, на максимум только при активация PAS. Деактивация PAS - снова ручка газа не работает.
4 Аssist=0 ручка-курок газа не активна.
Аssist ⍯ 0. При активации PAS ручка-курок газа всегда максимум с программированием внутри своего параметра ограничения (от 20% до 60%) от заданной скорости в параметре P3.
С11 Copy. назад
0 - новый.
1 - старый протокол связи LCD1 и LCD2, несовместимый с LCD3 и далее не будет отображаться Throttle и Pas.
2 - Copy

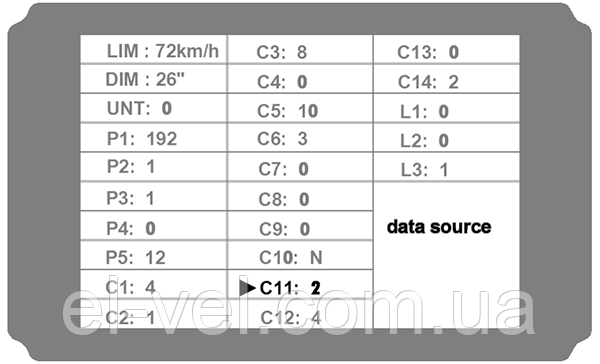

Дисплей master, контроллер Copy. При подключении к контроллеру все данные с контроллера стираются и записываются из дисплея. При удалении дисплея данные остаются в контроллере (запуск перемычкой). Передача параметров другим дисплеям(при перезагрузке в режиме 2, не нажимать кнопок, через 2-3 сек. войдет в режим data source, включить второй дисплей, войти в сервис и при удаче второй напишет End Copy)
Параметр С11 равен 2, удерживаем нажатой кнопку ВКЛ около двух секунд, чтобы выйти из настройки и перевести устройство в режим источника данных для копирования параметров (см. копирование параметров), на дисплее отобразится значок Sourc .
Например: копируем из LCD3 в LCD8(oled)
1. Установить на LCD3 С11 - 2 (копирование с него)
2. Установить на LCD8 С11 - 0 (Новый протокол)
3. Выключить LCD3 и включить в обычном режиме

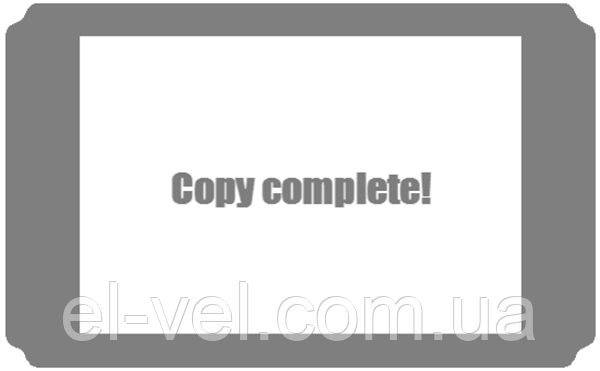

4. Включить LCD8 и войти в сервисный режим. Загорится надпись Copy complete
5. Выключить и включить LCD8. Копирование завершено
6. Параметр 2 всегда будет определять с кого будет копироваться данные
7. На дисплее LCD3 внизу в режиме С11 - 2 будет надпись 5 2.При переходе с 2 на 0, надпись исчезнет
Например: копируем из LCD8(oled) в LCD3
1. Установить на LCD8 С11 - 2 (копирование с него)
2. Установить на LCD3 С11 - 0 (Новый протокол)
3. Выключить LCD8 и включить в обычном режиме
4. Включить LCD3 и войти в сервисный режим. На LCD8 автоматически установиться сервисный режим с надписью data source, на LCDу начнет мигать надпись End COPY. Копирование завершено
5. Выключить LCD8. Включить LCD3 и проверить параметры
6. Параметр 2 всегда будет определять с кого будет копироваться данные.
7. На дисплее LCD3 внизу в режиме С11 - 2 будет надпись 5 2. При переходе с 2 на 0, надпись исчезнет
Например: копируем из LCD8 в 890
1. Установить на LCD8 С11 - 1 (старый протокол)
2. На 890 в любом состоянии одновременно нажать on/off и mode. Начнуть мигать попеременно светодиоды LOW MED HIGH. При удачном копировании через 3-5 сек загорится постоянно MED. При неудачном три раз моргнут LOW MED HIGH.
3. Копирование 890 затрагивают только параметры Основные и Р.
↑ к содержанию ↑

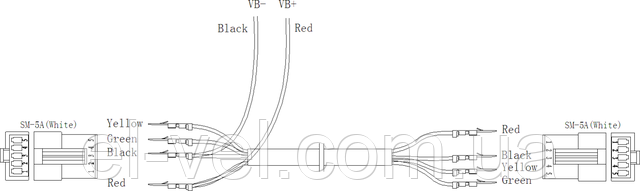

Включите дисплей в качестве источника данных. Подключите питание 24; 36 или 48 В (положительный источник питания VB+). После подключения кабеля для копирования нажмите и удерживайте кнопку (ВКЛ), пока дисплей не включится. В течение 5 секунд после запуска одновременно нажмите кнопки ВВЕРХ или ВНИЗ) и удерживайте в течение примерно 2 секунд, пока копирование параметров дисплея завершится. Если операция копирования выполнена правильно, на дисплее появится следующая фраза:
↑ к содержанию ↑

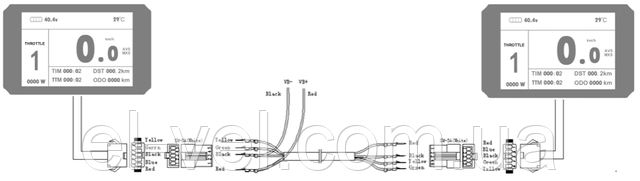

Подключение дисплея KT-LCD3 к двум контроллерам.
Выбираем какой контроллер будет основным. С него дисплей будет получать данные о мощности, скорости, напряжения батареи. Настраиваем отдельно дополнительный контроллер, затем отдельно основной.
У дополнительного контроллера из разъёма убираем зелёный провод (4-й от красного). Подключаем и наслаждаемся управлением двух контроллеров без сбоев и ошибок.
